配置 FX5U CPU

Mitsubishi 驱动程序能够与 FX5 (iQ-F) 系列 Mitsubishi CPU 连接。使用 MELSOFT GX Works3 软件执行 FX5 CPU 的配置步骤。FX5 CPU 必须可通过 TCP/IP 连接用于 Mitsubishi 驱动程序。可轻松设置 CPU 的 IP 地址，然后使用 MELSOFT GX Works3 软件获得该 IP 地址。在此示例中，假定用户已采取新建 FX5 CPU GX Works3 项目或从 FX5 CPU 读取现有 GX Works3 项目所需的步骤。

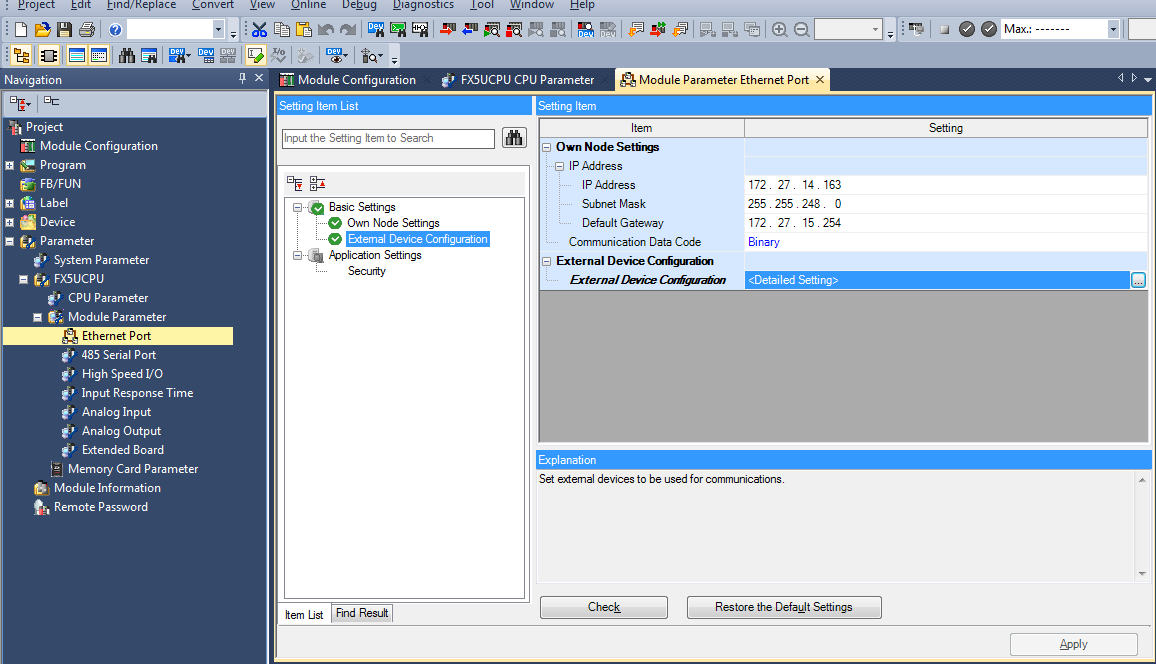

1. 创建 GX Works3 项目（或打开现有项目）后，展开 Parameter（参数）选项和 FX5UCPU 选项。展开 Module Parameter（模块参数）选项，然后选择 Ethernet Port（以太网端口）菜单选项。



2. 随即显示 Module Parameter Setting（模块参数设置）面板。  在此面板上，按照以下方式设置字段。

   属性	值
   IP Address（IP 地址）	FX5 CPU 的 IP 地址
   Subnet Mask（子网掩码）	由您的网络管理员指定
   Default Gateway（默认网关）	由您的网络管理员指定
   Communication Data Code（通讯数据代码）	选择二进制代码
   External Device Configuration（外部设备配置）	选择此字段，然后单击 图标

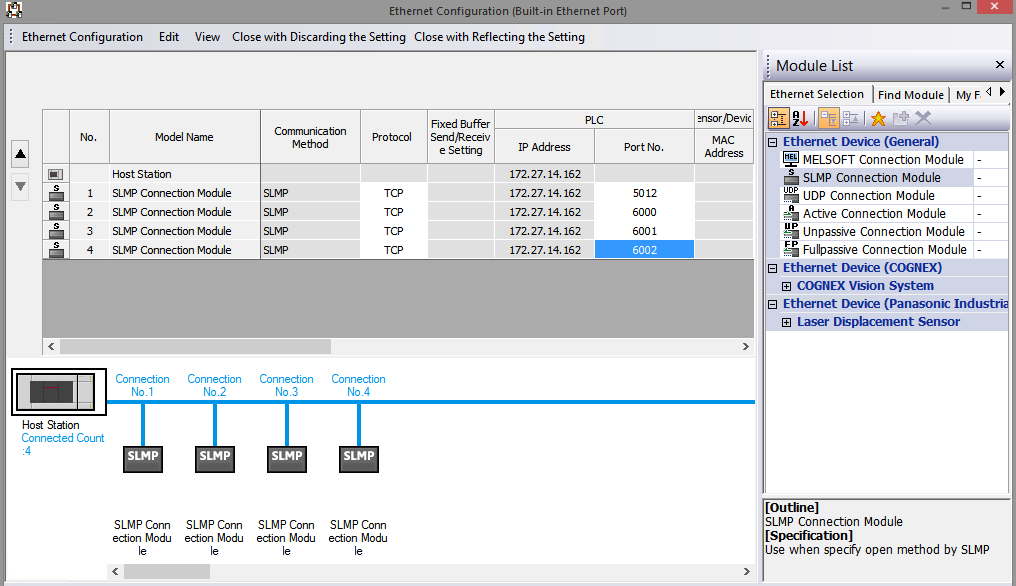

3. 随时显示 Ethernet Configuration (Built-in Ethernet Port)（以太网配置（内置以太网端口））面板。展开右侧窗格中的 Ethernet Device (General)（以太网设备（常规））选项。


4. 单击并按住 SLMP 连接模块，然后将其拖放到左侧窗格中。当光标位于左侧窗格中所示的连接表中时，松开鼠标按钮。


5. 将协议值设置为 TCP，然后在 Port（端口）字段中输入值。端口值不得与 FX5 CPU 当前定义或保留的任何端口冲突。

6. FX5 的限制是每个 SLMP 连接模块只有一个外部连接。如果需要与 FX5 实现多个连接，则需要定义多个 SLMP 连接模块，每个模块都有其唯一的端口号。


7. 单击 Close with Reflecting the Setting（关闭并反映设置）选项以保存此面板上定义的配置。

8. 随即显示 Module Parameter（模块参数）窗口。单击窗口右下角的 Apply（应用）按钮，将 Module Parameter（模块参数）窗口中所做的更改保存到项目中。

9. 现在即可将项目写入 FX5 CPU 设备中。
