在 CNC 上设置以太网板和嵌入式以太网功能

FOCAS 功能可使用 PC 远程控制并监控 CNC。以下步骤描述了如何在配备嵌入式以太网或以太网板的 FANUC CNC 上启用 FOCAS。

1. 确保运行 deviceWISE 的节点与 CNC 之间有物理网络连接。
2. 按下功能键 [SYSTEM]（系统）
3. 按下 continue（继续）功能键直至 [ETHER BOARD]（以太网板）功能键出现。如果此功能键缺失，请参考本节结尾处的相关 NC 参数。
4. 按下 [ETHER BOARD]（以太网板）功能键以显示以太网设置界面。如果以太网是嵌入式的，可换用 [EMBED PORT]（嵌入式端口）。

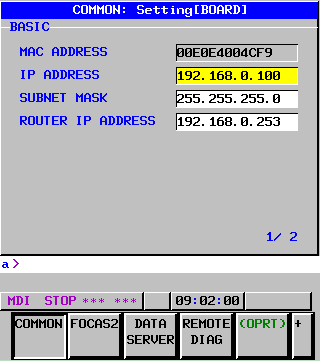

5. 按功能键 [COMMON]（常见）以显示以太网设置。

6. 在以太网设置页面填写设置信息。（路由器 IP 地址）

   设置	描述
   IP Address（IP 地址）	以太网服务器的 IP 地址。
   Subnet Mask（子网掩码）	服务器将在网络上使用的掩码。
   Router IP Address	网络上的路由器的 IP 地址。（不是必填项，可以保留为空）。

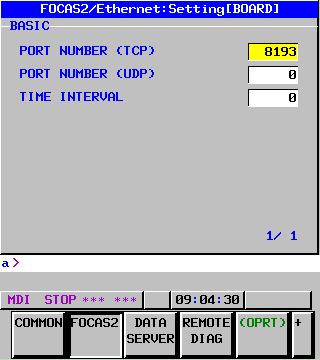

7. 在填写完设置信息后，请按下功能键 [FOCAS2] 以显示 FOCAS2 通信的设置。

8. 在 FOCAS2/以太网设置页面填写设置信息。

   设置	描述
   Port Number (TCP)（端口号 (TCP)）	FOCAS2/以太网功能使用的端口号。 值域 5001-65535。（默认：8193）。
   Port Number (UDP)（端口号 (UDP)）	当将此项目用于 FOCAS2/以太网功能时，设置为 0。这是与 FANUC CIMPLICITY CELL 通信的 UDP 端口号。
   Time Interval（时间间隔）	当将此项目用于 FOCAS2/以太网功能时，设置为 0。这是与 FANUC CIMPLICITY CELL 通信的间隔。

9. 相关 NC 参数。

   参数	描述
   0020	选择 FOCAS2/以太网作为输入/输出设备。仅 DNC（直接数字控制）操作需要该参数。
   0904 Bit#6 DHCP	0：未使用 1：已使用
   Bit#5 DNS	0：未使用 1：已使用
   0905	在使用 FOCAS2/以太网功能进行 DNC 操作期间，DNC 操作的终止是： 0：已等待 1：未等待。(FOCAS2/HSSB)
   0924	FOCAS2/以太网功能等待时间（以毫秒为单位）。
   14779 Bit#0	启用嵌入式以太网功能。
