BACnet 手动设备配置

倘若扫描未找到设备,则可以遵循与其他 deviceWise 设备相同的流程手动添加设备,并注意 BACnet 系统的相关规范。

首先,我们需要查看您的网络类型。查看接下来的 2 个图表,看看哪一个适用于您的情况。

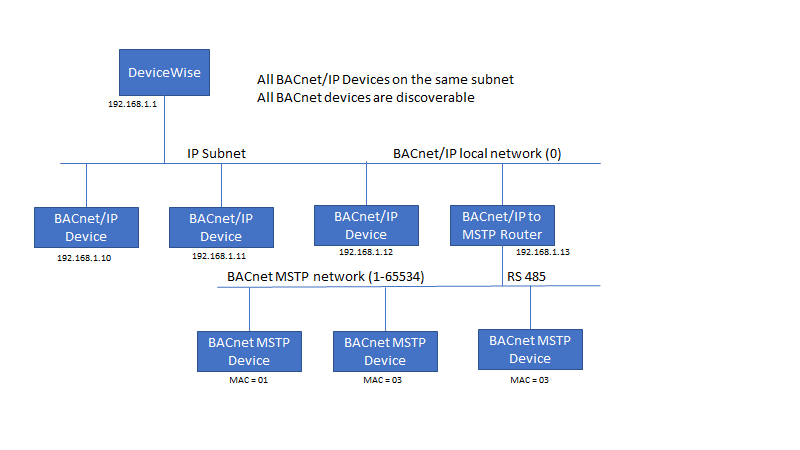

系统 A

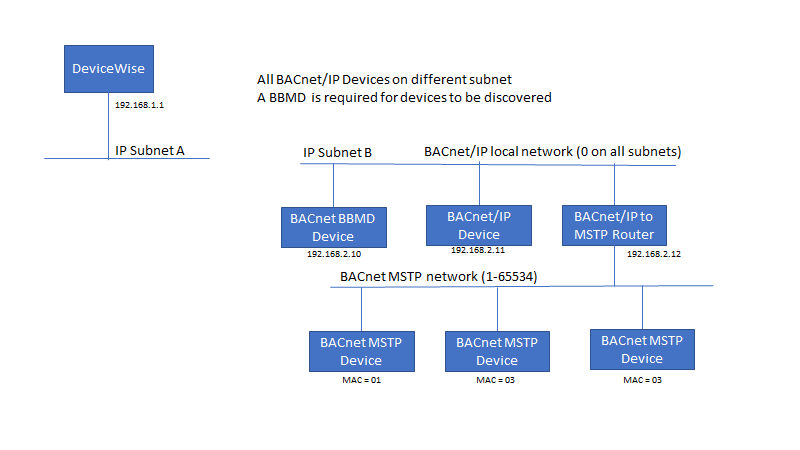

系统 B

若为系统 A,可使用动态绑定。若为系统 B,在网络中有 BBDM 的前提下也将使用动态绑定。

要手动配置每台设备,就必须要有设备 ID。设备 ID 介于 0 和 4194303 之间,是用于标识设备的唯一数字。重要的是要谨记 BACnet 设备可连接到 IP 网络,在这种情况下,其 IP 地址和端口号是唯一需要的详细信息。

使用 BACnet MSTP 设备时

BACnet MSTP 设备通常用于 BACnet 网络,且这些设备始终通过 BACnet/IP 连接到 MSTP 路由器。对于此类设备,则需要路由器的 IP 地址、MSTP 网络号和设备的 MAC 地址。

使用工作台手动配置设备

工作台不仅提供节点安装、配置和资源定义的视图,还提供对这些资源的访问和控制。device(设备)是一种资源,代表物理设备,例如可编程逻辑控制器 (PLC)、RF 标签读取器或传感器。

也可以在一个节点中定义设备,以表示在另一节点中定义和支持的设备。这样,您的应用程序解决方案就可以访问设备及其数据,不受设备的位置或连接详细信息影响。

您将能够使用 BACnet 驱动程序手动定义以下设备:

  • 可通过 UDP/IP 访问的 BACnet 控制器

  • 与 BACnet 控制器建立 MS/TP(主从/令牌传递)连接并可通过 UDP/IP 访问的 BACnet 设备

  • 响应 BACnet WhoIs 请求的 UDP 广播的 BACnet 设备。此类广播通常会被网络管理规则阻止,因此设备通常不会响应此类请求。

BACnet 设备的分步定义

若要定义代表 BACnet 设备的设备,请按照以下步骤操作:

  1. 在工作台左侧窗格中,展开要在其中定义 BACnet 设备的节点。
  2. 选择 Devices(设备)图标以显示 Devices(设备)面板,右键单击 Devices(设备)图标以显示其弹出菜单,然后选择 New(新建)。
    您也可以选择 Devices(设备)面板底部的 New(新建)按钮。

    随即显示 Device(设备)窗口。
  3. 给设备命名。设备名称最多可包含 64 个字符,包括字母、数字和下划线字符。允许有空格。
  4. 使用 Type(类型)向下箭头找到 BACnet 类别,然后选择 BACnet Client(BACnet 客户端)设备类型。
    可用的设备类型由此节点中安装的驱动程序包决定。Device(设备)窗口将发生更改,以适应 BACnet Client(BACnet 客户端)设备类型。
  5. 选择 Channel ID(通道 ID)。
  6. 输入 Device ID(设备 EUI)。
  7. 选择 Address Binding(地址绑定)。
    Dynamic(动态)绑定使用 WhoIs/IAm 服务来确定与使用设备 ID 标识的给定设备通信的物理网络地址。而 Static(静态)绑定需要在配置时知道网络地址并手动设置。例如,Static(静态)绑定用于绑定 MS/TP(主从/令牌传递)设备。

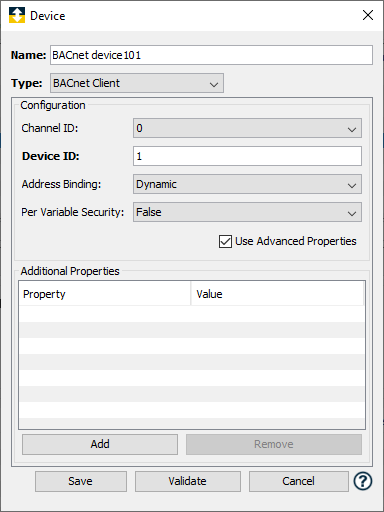

    1. Dynamic(动态):要使用 WhoIs/IAm 消息绑定设备,请选择 Dynamic(动态)绑定。

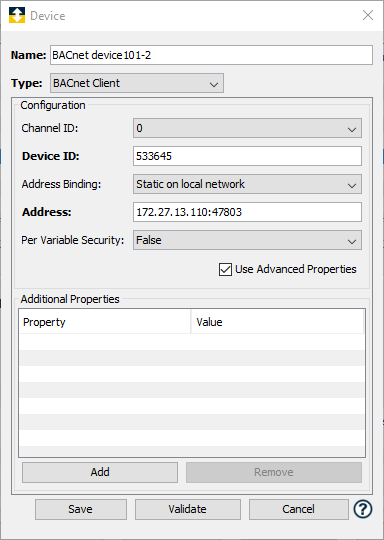

    2. Static on local network(本地网络上的静态):要绑定不存在 BBMD 的设备,无论其 IP 网段如何,请选择 Static on local network(本地网络上的静态)。您需要提供 Device ID(设备 ID)和 IP Address(IP 地址)才能绑定。

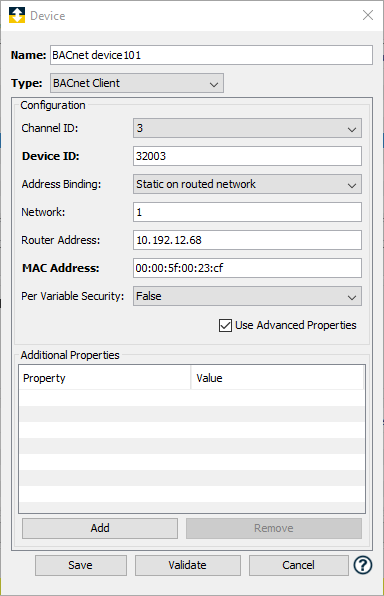

    3. Static on routed network(路由网络上的静态):要将设备绑定在不同的网络中,您需要提供 Router Address(路由器地址)(用于标识网络)和 MAC Address(MAC 地址)(媒体地址控制)以唯一标识设备。
    • MAC 地址字段对应 MSTP 设备的 MAC 地址,通常是 0 - 255 之间的数字。大多数供应商会将连接到中继的 MSTP 设备数量限制在 128 台以下。MAC 地址字段可以是十进制或十六进制值。使用十六进制时,必须加上 0x 前缀

  8. Per Variable Security(单个变量安全):选择 False 将禁止为跟踪用户对启用 BACnet 的此设备中所有变量的变量访问分配额外的内存。如果需要,选择 True 启用此功能。有关详细信息,请参见设置每个设备变量的读写

重要信息

要添加 BACnet/IP 设备,必须选择 Static on local network(本地网络上的静态地址)选项,然后在地址字段中输入 IP 地址。如果设备使用的端口号不同于可以在地址后使用冒号添加的端口号,如:192.168.1.20:47809

要添加 BACnet/MSTP 设备,必须选择“Static on routed network”(“路由网络上的静态”)选项。网络编号字段包含 MSTP 网络的网络编号,且有些路由器包含 1 个以上的 MSTP 中继,每个中继都有自己唯一的网络编号。
