创建映射变量（Input（输入）或 Output（输出）选项卡）

确定传输类型（以及数据库传输的 SQL 动作）后，可以使用 Transport Map（传输映射）窗口上的“Input（输入）或 Output（输出）选项卡创建映射变量。在运行时，这些变量将映射到物理 PLC 设备变量（发生工厂车间事件时）。

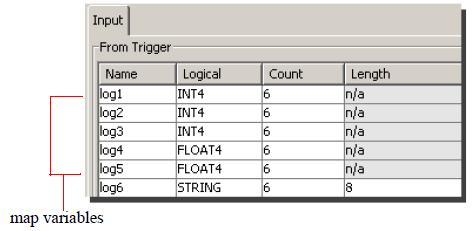

下面显示了示例传输映射和定义了映射变量的 Input（输入）选项卡。

Input（输入）选项卡代表由触发器执行发送到传输映射的运行时数据的定义。此项为用于构建用于出站消息的有效负载（例如数据库或消息系统有效负载）的源数据。

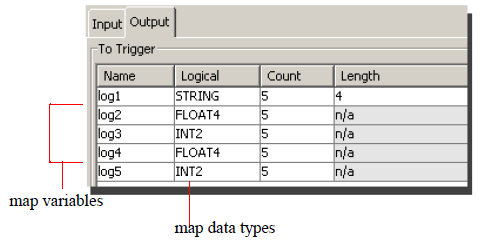

通过 Select（选择）、Select with Update（选择并更新）、Select with Delete（选择并删除）或 Stored Procedure（存储过程）指定数据库传输时，Output（输出）选项卡将变为可用。每当 iTAC API 具有 Out（输出）或 In/Out（输入/输出）参数时，Output（输出）选项卡也将变为可用。Output（输出）选项卡表示双向的运行时数据的定义。

当传输映射为双向时，触发器预计从企业系统查询到的数据将从 Output（输出）选项卡上的映射变量发送至该映射。
通过 Insert（插入）、Batch Insert（批量插入）和 Update（更新）操作使用数据库传输的传输映射或使用 WebSphere MQ 或 TCP 传输的传输映射将不含 Output（输出）选项卡，因为这些传输映射不支持像 Select（选择）操作、Stored Procedures（存储过程）和 iTAC API（带有 In/Out（输入/输出）或 Out（输出）参数）那样将数据写回 PLC。

Input（输入）和 Output（输出）选项卡都将包含以下列：

列名	描述
Name（名称）	映射变量的逻辑名称。可以创建唯一名称，然后分别添加各个映射变量。有关更多信息，请参见分别创建各个映射变量。对于数据库传输，可根据数据库表中的列名自动创建映射变量。有关更多信息，请参见自动创建映射变量。
Logical（逻辑）	与名称关联的数据类型。数据类型可从列表中获得。 对于数据库传输，使用 Map Table（映射表）按钮时，将基于创建数据库表时分配的供应商数据类型自动添加数据类型。有关更多信息，请单击供应商数据库数据类型。
Count（计数）	指定映射变量维度的值，例如标量或数组。对于数组，该值将是数组中元素的数量。可在 Count（计数）列中双击以更改值。 Output（输出）选项卡。添加 Max Rows（最大行数）的值时，该值也将自动添加至 Output（输出）选项卡上的 Count（计数）列中。此功能仅适用于 Select（选择）、Select with Delete（选择并删除）和 Select with Update（选择并更新）操作。
Length（长度）	整数值。如果 Logical（逻辑）列中的数据类型为字符串，则 Length（长度）列的值为字符串的长度。字符串可具有任何长度。
